Jūsų patikimas plieno jungiamųjų plokščių gamintojas|GNEE
„GNEE Steel Structure“ yra profesionalus plieninių jungiamųjų plokščių gamintojas Kinijoje, gaminantis sujungimo plokštes, pagrindo plokštes, įdubimo plokštes, galines plokštes ir tilto U{0}}bronduolius konstrukcijų plieno projektams visame pasaulyje.
Visi gaminiai pagaminti pagal AISC 360-22, Eurocode 3 EN 1993-1-8 ir GB 50017-2017 standartus, naudojant plieną nuo Q235B iki Q420B (GB), A36 iki A709 (ASTM) ir S235JR (iki EN), kurių maksimalus storis yra nuo 6 mm iki 8 mm plokščių. 12 000 mm × 3 000 mm. Mūsų įmonė veikia pagal ISO 9001:2015 su CE ženklu (EN 1090) ir AWS D1.1 sertifikatu, aprūpinta CNC plazminio pjovimo, pjovimo lazeriu, gręžimo linijomis ir vidiniu NDT bandymu (UT/RT/MT), siekiant užtikrinti, kad kiekviena pritaikyta plieninė jungiamoji plokštė atitiktų jūsų kokybės reikalavimus.
Toliau pateikiamas visas plieninių jungiamųjų plokščių gaminių asortimentas, kiekvienas visiškai pritaikomas pagal jūsų brėžinius ir specifikacijas.
Kas yra plieninės jungiamosios plokštės?
Plieninės jungiamosios plokštės yra plieniniai komponentai, naudojami atskiroms plieninėms konstrukcijoms, tokioms kaip sijos, kolonos, atramos ir santvaros elementai, sujungti į vieningą apkrovą{0}}nešantį karkasą. Jie tarnauja kaip kritinė sąsaja, kurioje jėgos perduodamos tarp sujungtų elementų, todėl jie yra vienas iš struktūriškai svarbiausių elementų bet kuriame plieniniame pastate ar tilto projekte.
Įprastoje plieninėje karkasinėje konstrukcijoje jungiamosios plokštės atsiranda kiekvienoje pagrindinėje jungtyje: ten, kur sija susikerta su kolona (galinės plokštės jungtis), kur stulpelis susikerta su betoniniu pamatu (pagrindo plokštė), kur yra sujungti du to paties elemento segmentai (sujungimo plokštė) ir kur įstrižinės atramos susilieja viename mazge (įstrižinė plokštė). Kiekvienas jungties tipas yra sukurtas taip, kad perduotų specifinius ašinės jėgos, šlyties ir lenkimo momento derinius, išlaikant konstrukcijos vientisumą tiek statinės, tiek seisminės apkrovos sąlygomis.
Vienos jungiamosios plokštės gedimas gali pakenkti visai konstrukcinei sistemai. Štai kodėl tarptautiniuose projektavimo standartuose – AISC 360, Eurocode 3 ir GB 50017 – pateikiamos išsamios nuostatos dėl jungiamųjų plokščių projektavimo, įskaitant minimalius atstumus nuo kraštų, atstumą tarp varžtų, suvirinimo siūlių dydį ir medžiagos atsparumo reikalavimus.
Kodėl verta rinktis mus?
Gamyba pagal užsakymą pagal jūsų brėžinius
Kiekvienas projektas turi unikalius ryšio reikalavimus. Atsiųskite mums savo parduotuvės brėžinius PDF, DWG arba DXF formatu su medžiagų specifikacijomis ir mes pagaminsimepagal užsakymą pagamintos plieninės jungiamosios plokštėspagal jūsų tikslius matmenis, įskaitant ne{0}}standartinius varžtų skylių raštus, netaisyklingą įdubų plokščių geometriją ir specialius atstumus nuo kraštų.
Trys-Standartų laikymasis
Gaminome pagal projektinius projektusAISC 360-22, EN 1993-1-8 ir GB 50017-2017, apimantis tris pasaulyje plačiausiai naudojamus konstrukcinio plieno projektavimo kodus. Tai reiškia, kad kad ir kur būtų jūsų projektas, galime pagaminti jungiamąsias plokštes, atitinkančias jūsų inžinieriaus projektavimo pagrindą.
Platus plieno rūšių ir plokščių storio pasirinkimas
IšQ235B / A36 / S235JRbendriems ryšiams suQ420B/A709/S460NSunkaus{0}}konstrukcijų sujungimams sandėliuojame ir apdorojame visą konstrukcinio plieno rūšių spektrą. Plokštelių storis svyruoja nuoNuo 6 mm iki 80 mm, kurių didžiausi vienos{0}}lėkštės matmenys12 000 mm × 3 000 mm- apima viską nuo lengvų šlyties skirtukų iki storų tilto įdubų plokščių.
Griežta kokybės kontrolė
Mūsų įstaiga veikia pagalISO 9001:2015, CE(EN 1090) irAWS D1.1sertifikatai, aprūpinti CNC plazminiu pjovimu, pjovimu lazeriu, gręžimo linijomis ir pilnu NDT testavimu (UT/RT/MT). Kiekvienas užsakymas vyksta100% matmenų patikrinimasprieš išsiuntimą. Pagal pageidavimą taip pat palaikome SGS, BV arba TUV trečiosios šalies patikrinimą.
Plieno rūšys ir dizaino standartai
Mūsų plieninės jungiamosios plokštės yra įvairių konstrukcinio plieno rūšių, kad atitiktų skirtingus projekto reikalavimus. Galite pasirinkti nuo Q235B iki Q420B (GB), A36 iki A709 (ASTM) arba S235JR iki S460N (EN), atsižvelgdami į savo projektines apkrovas ir valdymo kodą. Nesvarbu, ar jūsų projektas atitinka AISC 360-22, Eurocode 3 EN 1993-1-8, ar GB 50017-2017, kiekvieną plokštę gaminame pagal nurodytą standartą. Taip pat galima įsigyti A325/A490 arba 8.8s/10.9s klasių didelio stiprumo varžtus, skirtus jungtims, kurios yra labai svarbios.
| Plieno klasė (GB) | plieno klasė (ASTM) | Plieno klasė (EN) | Išeigos stiprumas (MPa) | Tipiškas taikymas |
|---|---|---|---|---|
| Q235B | A36 | S235JR | Didesnis arba lygus 235 | Bendrieji konstrukciniai ryšiai |
| Q355B | A572 gr50 | S355JR | Didesnis arba lygus 355 | Apkrovos{0}}jungtys, kolonos |
| Q390B | A588 | S355J2W | Didesnis arba lygus 390 | Tiltų konstrukcijos, atmosferos poveikiui atsparus plienas |
| Q420B | A709 gr50 | S460N | Didesnis arba lygus 420 | Sunkios{0}}konstrukcinės jungtys |
Mūsų plieninių jungiamųjų plokščių eksporto dėklai
Mūsų plieninės jungiamosios plokštės buvo eksportuotos į 60+ šalis visoje Pietryčių Azijoje, Viduriniuose Rytuose, Afrikoje ir Pietų Amerikoje – remiami projektai nuo pramoninių dirbtuvių iki tiltų infrastruktūros ir{1}}aukštų pastatų.
Pramonės dirbtuvių projektas
Metai: 2026 m
Šalis: Indonezija
Produktai: Q355B kolonos pagrindo plokštės, sijų sujungimo plokštės, tvirtinimo tarpinės plokštės, GB 50017-2017 standartas, Sa 2,5 smėlio srove + epoksidinis cinko turtingas gruntas + poliuretano viršutinis sluoksnis
Kiekis: 8 tonos
Tilto infrastruktūros projektas
Metai: 2024 m
Šalis: Filipinai
Produktai: ASTM A709 Gr50 santvaros tarpinės plokštės, ortotropinės denio U-briaunos, sijų sujungimo plokštės, AASHTO LRFD / AWS D1.1 standartas, CNC plazminis pjovimas su gamykliniu gruntu
Kiekis: 15 tonų
Elektrinės projektas
Metai: 2020 m
Šalis: Uzbekistanas
Produktai: S355JR sunkios{1}}pagrindo plokštės (60 mm storio), galinės plokštės, kirpimo ąselės, Eurocode 3 EN 1993-1-8 standartas, šratinio srove ir dažytos
Kiekis: 12 tonų
Sandėlio projektas
Metai: 2021 m
Šalis: Saudo Arabija
Produktai: A572 Gr50 kolonų sujungimo plokštės, pagrindo plokštės, galinės plokštės, AISC 360-22 standartas, epoksidinis cinko gruntas + poliuretano viršutinis sluoksnis
Kiekis: 6 tonos
Aukštos{0}} statybos projektas
Metai: 2025 m
Šalis: Nigerija
Produktai: S355JR sijos galinės plokštės, kolonos pagrindo plokštės, kirpimo ąselės, Eurocode 3 EN 1993-1-8 standartas, epoksidinis cinko gruntas + poliuretano viršutinis sluoksnis
Kiekis: 10 tonų
Uosto infrastruktūros projektas
Metai: 2023 m
Šalis: Čilė
Produktai: A572 Gr50 įdubos plokštės, sujungimo plokštės, pagrindo plokštės, AISC 360-22 standartas, epoksidinis cinko gruntas + poliuretano viršutinis sluoksnis
Kiekis: 9 tonos
Mūsų plieninių jungiamųjų plokščių gamybos procesas
Kiekviena mūsų gaminama plieninė jungiamoji plokštė atliekama griežtai kontroliuojamu penkių{0}}pakopų gamybos procesu – nuo žaliavų tikrinimo iki galutinio pakavimo – užtikrinamas matmenų tikslumas, suvirinimo vientisumas ir dangos kokybė, atitinkanti tarptautinius projektų reikalavimus.
| Žingsnis | Procesas | Įranga / metodas | Pagrindiniai valdymo taškai |
|---|---|---|---|
| 1. Medžiaga ir pjovimas | Plieninės plokštės kokybės patikrinimas ir pjaustymas pagal dydį | CNC plazminis pjovimas, pjovimas lazeriu | Laipsnio sertifikavimas, krašto kokybė, matmenų tolerancija |
| 2. Gręžimas | Varžtų skylių darymas pagal brėžinius | CNC gręžimo linija, gręžimo staklės | Skylės skersmuo, atstumas, atstumas nuo krašto, padėties tikslumas |
| 3. Suvirinimas | Standuolių, galinių plokščių, jungiamųjų detalių montavimas | Kvalifikuoti suvirintojai pagal AWS D1.1 / GB 50661 | WPS/PQR, pilno/dalinio įsiskverbimo siūlės, filialinės siūlės |
| 4. Paviršiaus apdorojimas | Srautinimas ir dengimas | Smėliavimas iki Sa 2.5, epoksidinis gruntas, poliuretano viršutinis sluoksnis, karštasis -galvanizavimas (ASTM A123) | Dangos storis, sukibimas, pilnas padengimas |
| 5. Patikrinimas ir pakavimas | Matmenų ir NDT patikrinimas, pakavimas siuntimui | UT/RT/MT bandymas, sausos plėvelės storio matuoklis, apsauginė pakuotė | 100% matmenų patikrinimas, suvirinimo vientisumas, apsauga nuo krovinių gabenimo jūra |
Kokybės kontrolė
Kiekviena plieninė jungiamoji plokštė yra griežtai tikrinama trimis etapais – prieš gamybą, gamybos metu ir po jos – siekiant užtikrinti visišką atitiktį jūsų brėžiniams ir projekto standartams.
| Scena | Tikrinimo elementai | Metodas / Įranga |
|---|---|---|
| Įeinanti medžiaga | Plieno kokybės patikra, malūno sertifikato patikra, paviršiaus defektų patikra | MTC peržiūra, vizualinis patikrinimas, spektrometro testavimas |
| Vykdoma- | Plokštės matmenys po pjovimo, skylės skersmuo ir padėtis, suvirinimo kokybė | CNC staklių savitikra{0}}, matavimo juosta, suportas, vizualinis suvirinimo patikrinimas |
| Galutinė apžiūra | Plokštės storis, ilgis, skylės padėtis, atstumas nuo krašto, suvirinimo vientisumas, dangos storis | 100% matmenų patikrinimas, NDT bandymas (UT/RT/MT), sausos plėvelės storio matuoklis |
NDT testavimo galimybės:
| Metodas | Ką aptinka | Kai taikoma |
|---|---|---|
| UT (ultragarsinis testavimas) | Vidiniai suvirinimo defektai — poringumas, šlakas, nesusiliejimo trūkumas | Visiškai įsiskverbusios suvirinimo siūlės ant storų plokščių (didesnis arba lygus 25 mm) |
| RT (radiografinis tyrimas) | Vidiniai suvirinimo defektai su nuolatine plėvelės įrašu | Kritinės suvirinimo siūlės, kurioms reikalingi dokumentai |
| MT (magnetinių dalelių bandymas) | Paviršiaus ir arti{0}}paviršiaus įtrūkimai | Suvirinimo siūlės, griovelių suvirinimo paviršiai |
Pastaba: trečiosios šalies{0}}patikrinimą atlikoSGS, BV, arbaTUVpalaikoma pagal pageidavimą.
Kaip išsirinkti tinkamas plienines jungiamąsias plokštes?
Norint pasirinkti tinkamą jungiamąją plokštę, reikia įvertinti kelis pagrindinius veiksnius, tada juos suderinti su tinkamo gaminio tipu.
Pagrindiniai veiksniai, į kuriuos reikia atsižvelgti:
| faktorius | Ką nustatyti | Kodėl tai svarbu |
|---|---|---|
| Ryšio tipas | Tik momentinis, šlyties arba ašinis{0}} | Nustato plokštės tipą (galinę plokštę, šlyties skirtuką, sandūrą arba įdubą) |
| Projektinės apkrovos | Ašinė jėga, šlytis, lenkimo momentas | Nustato plokštės storį, varžtų kiekį, suvirinimo tipą |
| Plieno klasė | Suderinti su prijungtais nariais | Žemesnės -klasės plokštės, esančios didelio-stiprumo jungtyje, sukuria silpną jungtį |
| Valdymo standartas | AISC 360, Eurocode 3 arba GB 50017 | Turi atitikti projekto vietą ir inžinieriaus projektavimo pagrindą |
| Apsauga nuo korozijos | Epoksidinė danga, cinkavimas arba atmosferos poveikiui atsparus plienas | Priklauso nuo aptarnavimo aplinkos |
| Varžto angos tipas | Standartinis, negabaritinis arba plyšinis | Įtakoja toleranciją ir kraštų atstumą pagal AISC lentelę J3.3 |
Suderinkite savo poreikius su mūsų produktais:
| Jei jūsų ryšiui reikia... | Tau reikia | Žiūrėti produktą |
|---|---|---|

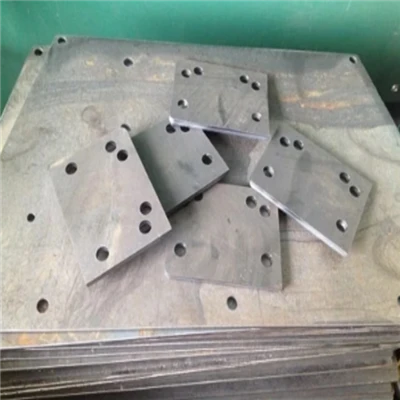

| Sijos arba kolonos ilgio išplėtimas | Sujungimo plokštės | Konstrukcinės plieno sujungimo plokštės |
| Didelio stiprumo{0}}sujungimas sunkiems nariams | Didelio{0}}stiprumo sujungimo plokštės | Didelio-stiprumo tinkintos sujungimo plokštės |

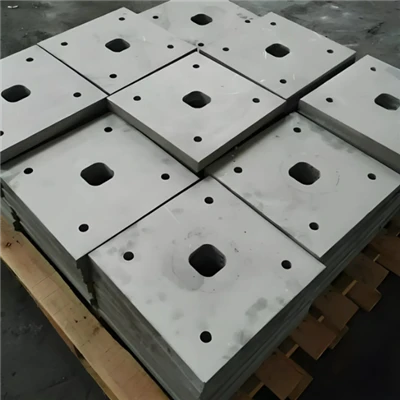

| Kolonos tvirtinimas prie betoninio pamato | Pagrindo plokštės | Didelio stiprumo plieno pagrindo plokštė |

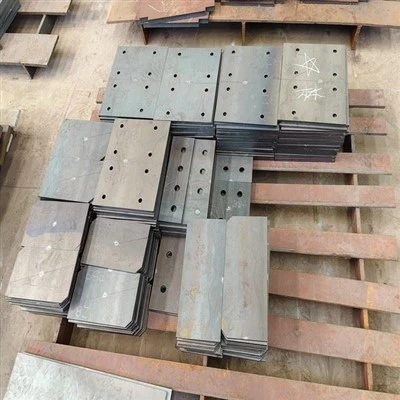

| Sunkios kolonos aukštybiniuose{0}}ar pramoniniuose projektuose | Sunkios{0}}pagrindo plokštės | Sunki{0}}pagrindo plokštė kolonoms |
| Individualios pagrindo plokštės specialiems kolonų profiliams | Individualios pagrindo plokštės | Individualizuotos sunkios{0}}plieninės pagrindo plokštės |
| Santvarų jungtys arba tvirtinimo sankryžos | Gūžinės plokštės | Individualizuotos konstrukcinės plieno briaunelės plokštės |

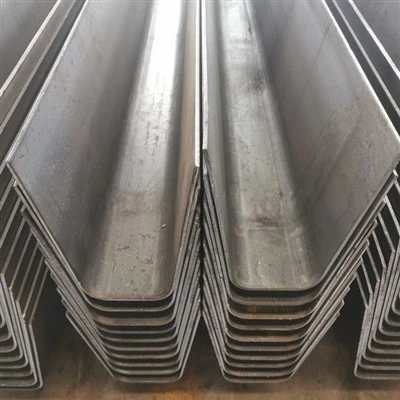

| Ortotropinio tilto pakloto standinimas | Tiltas U{0}}šonkauliai | Plieninio tilto U{0}}riba |
Mūsų aptarnavimo procesas
Nuo peržiūros sudarymo iki galutinio pristatymo teikiame paslaugas nuo- iki galo{1}}plieninė jungiamoji plokštėprojektas:
| Žingsnis | Scena | Ką mes darome |
|---|---|---|
| 1 | Piešimo apžvalga | Atsiųskite mums savo jungiamųjų plokščių brėžinius (PDF/DWG/DXF) su plokštės matmenimis, skylių raštais ir suvirinimo detalėmis. Dar nėra piešinių? Mūsų inžinieriai gali suprojektuoti sujungimo plokštes, pagrindo plokštes, įdubimo plokštes ir galines plokštes pagal jūsų jungties tipą ir konstrukcines apkrovas |
| 2 | Piešimo patvirtinimas | Mes peržiūrime skylės skersmenį, tarpus, atstumą nuo krašto, plokštės storį ir suvirinimo tipą, pažymime visas problemas pagal AISC/Eurocode 3/GB 50017 ir su jumis patvirtiname galutinius parduotuvės brėžinius. |
| 3 | Citata | Kaina apskaičiuota pagal plieno rūšį (Q235B–Q420B / A36–A709 / S235JR–S460N), plokštės storį (6–80 mm), skylių kiekį, paviršiaus apdorojimą ir paskirties prievadą |
| 4 | Sutartis ir užstatas | Patvirtinus pasiūlymą pasirašome sutartį ir gavę užstatą pradedame gamybą |
| 5 | Gamyba | CNC plazminis/lazerinis pjovimas → CNC perforavimas / varžtų skylių gręžimas → standiklių ir jungiamųjų detalių suvirinimas → paviršiaus apdorojimas (Sa 2,5 pūtimas + epoksidinis / cinkavimas), viskas pagal patvirtintus brėžinius |
| 6 | Kokybės patikra | 100 % plokštės storio, skylės padėties ir krašto atstumo matmenų patikra + suvirinimo siūlių NDT bandymas (UT/RT/MT) + dangos storio matavimas, palaikoma trečiosios šalies patikra (SGS/BV/TUV). |
| 7 | Pakavimas ir pakrovimas | Plokštelės supakuotos su apsauginiais separatoriais, kad nesusibraižytų paviršius, konteineris prikrautas nuotraukomis |
| 8 | Pristatymas ir dokumentacija | Išsiųskite į paskirties uostą su visais eksporto dokumentais (CO, A/E/F forma, MTC, patikrinimo ataskaita, pakavimo sąrašu) |
Profesionalus pakavimas ir siuntimas
| Prekė | Detalės |
|---|---|
| Pakavimo būdas | Plokštės sukrautos su mediniais separatoriais tarp sluoksnių, kad nesusibraižytų paviršius; plieniniai dirželiai surišimui; plieninis padėklas arba medinis dėklas smulkioms dalims |
| Drėgmės apsauga | Viduje suvyniotas VCI antikorozinis popierius, o išorėje plastikinė plėvelė, skirta apsaugoti krovinius jūra |
| Konteinerio pakrovimas | Galima įsigyti 20GP / 40GP / 40HQ, pateikiamos nuotraukos prieš ir po sandarinimo |
| Pristatymo sąlygos | FOB, CIF, CFR, DDP galima užsisakyti |
| Paskirties uostai | Pietryčių Azija, Viduriniai Rytai, Afrika, Pietų Amerika, Centrinė Azija – aptarnaujamos 40+ šalys |
| Dokumentacija | Pakavimo sąrašas, komercinė sąskaita faktūra, CO, A/E/F forma, MTC, patikrinimo ataskaita – viskas pateikiama muitiniam įforminimui |
Vertė{0}}Pridėtinės paslaugos
Nemokama piešinių apžvalga— Mūsų inžinieriai prieš gamindami patikrina matmenis, skylių modelius ir suvirinimo detales ir pažymi visas problemas.
Medžiagos atsekamumas— Malūno bandymo sertifikatas (MTC), pateikiamas su kiekviena partija, visiškas atsekamumas nuo plieno gamyklos iki gatavų plokščių.
Apsaugos nuo korozijos konsultacijos— Mes rekomenduojame tinkamą dangos sistemą, atsižvelgdami į jūsų aptarnavimo aplinką.
Gamybos pažangos ataskaitos- Savaitės nuotraukos nuo pjaustymo iki pakavimo, kad visada žinotumėte savo užsakymo būseną.
Pristatymas nuo durų-į-uostą- Konteinerių pakrovimas, užsakymas ir pristatymas į paskirties uostą su stebėjimu.
Pavyzdinė paslauga- Galima įsigyti mažų partijų arba mėginių plokšteles kokybės patvirtinimui prieš masinį užsakymą.
