Įvairus plienas





Įvairus plienas reiškia visus ne{0}}pirminius konstrukcinius plieno komponentus, reikalingus pastatui ar pramoniniam įrenginiui užbaigti. Nors konstrukcinės plieninės kolonos, sijos, santvaros, sijos ir pagrindinės jungtys sudaro pagrindinį apkrovą-nešantį rėmą, įvairūs plienai dengia antrinius komponentus, dėl kurių konstrukcija yra funkcionali, saugi ir prieinama keleiviams bei techninės priežiūros darbuotojams.

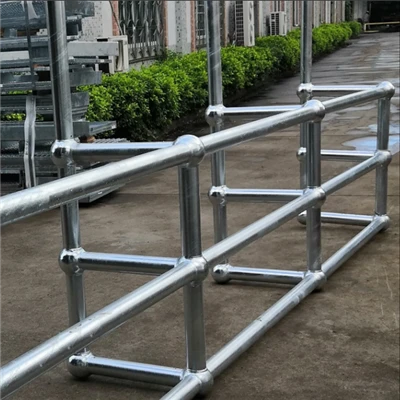

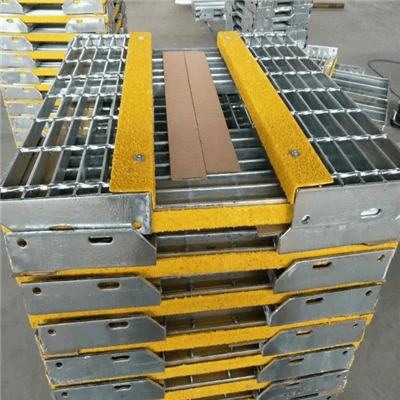

Įvairaus plieno apimtį paprastai sudaro laiptai ir laiptų pakopos, turėklai ir turėklai, plieninės grotelės ir grindų plokštės, kopėčios ir prieigos platformos, pirštų lentos ir apsauginiai narvai, latakai ir drenažo komponentai, įtaisai, stulpeliai, įrangos atramos ir architektūriniai metalo dirbiniai. Praktiškai bet koks pagamintas plieno gaminys, kuris nėra pagrindinio konstrukcinio rėmo dalis, bet reikalingas pagal projektą, priskiriamas įvairiems plienams, todėl Šiaurės Amerikos statybų pramonėje jis taip pat vadinamas „įvairiais metalais“.





Nors įvairaus plieno tonažas yra mažesnis, palyginti su pirminiu konstrukciniu plienu, jis yra labai svarbus projekto užbaigimui ir atitikčiai. Laiptai ir turėklai tiesiogiai veikia darbuotojų saugą ir turi atitikti OSHA, IBC ir vietinius statybos kodekso reikalavimus. Grotos ir platformos nustato pėsčiųjų tako apkrovą ir atsparumą slydimui. Latakai ir drenažo sistemos apsaugo konstrukciją nuo vandens pažeidimų. Kadangi šie komponentai apima išsamias gamybos detales – jungtis, suvirinimo siūles, paviršiaus apdorojimą ir kodų laikymąsi, įvairiam plienui tonai dažnai reikia daugiau inžinerinio dėmesio nei pirminiam konstrukciniam plienui.









Įvairūs GNEE plieno gaminiai buvo eksportuojami į pramonės gamyklas, komercinius pastatus ir infrastruktūros projektus Pietryčių Azijoje, Artimuosiuose Rytuose, Afrikoje ir Pietų Amerikoje. Mūsų gaminiai apima laiptus, turėklus, grotas, kojelių lentas, kopėčias ir drenažo sistemas – pagamintus taip, kad atitiktų įvairias vietos sąlygas, tarptautinius standartus ir reguliavimo sistemas.





Gamybos galimybės



Mūsų gamybos įmonė turi CNC pjovimo, kirpimo, perforavimo, gręžimo, šratinio pūtimo ir dažymo galimybes įvairiems plieno apdirbimui.



Prekė	Įranga	Įvairūs plieno pritaikymai
Pjovimas	3,2m × 23m CNC koordinačių pjovimo staklės; portalinė CNC pjovimo mašina	Laiptų sankabos, laipteliai, pirštų lentos, pagrindo plokštės
Kirpimas	25 mm × 2500 mm CNC hidraulinės giljotinos žirklės	Latakų lakštai, pirštų lentų ruošiniai, plonos plokštės
Perforavimas ir gręžimas	CNC perforavimo ir gręžimo staklės; CNC plokščių gręžimo mašina	Turėklų pagrindo plokštės skylės, tvirtinimo angos
Paviršiaus paruošimas	Šratinio pūtimo mašina	Rūdžių pašalinimas prieš dažymą
Tapyba	Dažų purškimo kabina	Gruntas ir apdailos sluoksnis
Suvirinimas	Pjūklas, MIG/MAG, TIG	Laiptų, turėklų, latakų surinkimo suvirinimas





Gamybos procesas



Mūsų įvairaus plieno gamyba vyksta supaprastintu procesu nuo žaliavos iki galutinio produkto.

Scena	Operacija	Valdymo taškas
1. Pjovimas	CNC pjovimas ir plokščių, strypų ir sekcijų kirpimas pagal cecho brėžinius	Tipinė paklaida ±2 mm; pagal projekto specifikaciją arba parduotuvės brėžinį
2. Perforavimas ir gręžimas	Varžtų skylės ir tvirtinimo angos pagrindo plokštėse ir jungiamosiose plokštėse	Skylės padėtis ±1,5 mm tipinė; pagal dizaino reikalavimą; šurmuliavimas
3. Suvirinimo mazgas	Laiptų, turėklų, latakų ir kojų lentų mazgų-montavimas ir suvirinimas	Suvirinimo dydis ir ilgis pagal projekto specifikaciją; AWS D1.1 kaip nuoroda; vizualinis patikrinimas
4. Paviršiaus paruošimas	Šratavimas rūdims ir frezavimo apnašoms pašalinti	Paviršiaus švara pagal ISO 8501-1 Sa 2.5
5. Tapyba	Gruntas ir apdaila dažų purškimo kabinoje	Dangos storis pagal projekto specifikaciją
6. Galutinė apžiūra	Matmenų patikrinimas, suvirinimo patikrinimas, dangos patikrinimas	Pagal parduotuvės brėžinius ir projekto specifikaciją









Kiekvienas įvairaus plieno užsakymas prieš išsiuntimą praeina penkių{0}}etapų tikrinimo procesą. Mes užtikriname visišką atsekamumą nuo žaliavos iki gatavo produkto ir pateikiame visą kokybės dokumentaciją eksporto muitinės formalumams atlikti ir kliento patvirtinimui.



Kokybės tikrinimo procesas

Scena	Patikrinimo turinys	Metodas / Standartas
1. Gaunama medžiaga	Medžiagos kokybės patikra, matmenų patikra, paviršiaus defektų patikra	MTC peržiūra + spektrometro testas
2. Vykdomas suvirinimas	Suvirinimo vizualinė apžiūra, suvirinimo siūlės dydžio matavimas	AWS D1.1, ISO 5817
3. NDT (pagal poreikį)	Ultragarsinis testavimas (UT), magnetinių dalelių tyrimas (MT) kritinėse siūlėse	ISO 17640 / ISO 17638
4. Cinkavimo patikrinimas	Dangos storis, sukibimas, paviršiaus vienodumas	ISO 1461, ASTM A123
5. Galutinė apžiūra	Matmenų patikrinimas, surinkimo tinkamumas-, paviršiaus apdaila, pakuotės patikra	Projektų parduotuvės brėžiniai



Galimas dokumentų kontrolinis sąrašas

dokumentas	Tikslas
Medžiagų bandymo sertifikatas (MTC)	Patvirtina žaliavos rūšį ir cheminę sudėtį
Malūno bandymo sertifikatas	Atsekamumas iki plieno gamyklos šilumos skaičiaus
Cinkavimo sertifikatas	Patvirtina dangos storį pagal ISO 1461
NDT ataskaita	Suvirinimo patikrinimo rezultatai (UT/MT)
Trečiosios šalies{0}}patikrinimo ataskaita	SGS / BV / TÜV patikrinimo sertifikatas (pagal pageidavimą)
Parduotuvės brėžiniai	Kaip-pastatyti gamybos brėžiniai montavimui
Pakuočių sąrašas ir CO	Muitinės įforminimo dokumentai eksportui







Gaminame įvairius plieno komponentus iš trijų medžiagų kategorijų. Kiekviena medžiaga parenkama pagal paslaugų aplinką, projekto specifikaciją ir taikomą statybos kodeksą.



Medžiaga	Įvertinimai ir ekvivalentai	Paviršiaus apdorojimas	Tipinės programos	Paslaugų aplinka
Anglies plienas	Q235 / Q345 (ASTM A36 / A572 Gr.50, BS EN 10025 S235JR / S355JR, JIS SS400 / SM490, AS / NZS 3678, 250 / 350 klasė)	Parduotuvinis gruntas, alkidiniai dažai, epoksidinė danga	Vidiniai plieniniai laiptai, laiptų pakopos, laiptų sijos, konstrukciniai turėklai, vamzdžių turėklai, plieninės pirštų lentos, platformų grotelės, grindų plokštės	Sausa, uždara, kontroliuojama aplinka
Karštai{0}}Cinkuotas plienas	Q235 / Q345 su cinko danga (ASTM A123, ISO 1461, AS 1216)	Karštai	Cinkuotos laiptų pakopos, cinkuotos takų grotelės, cinkuoti turėklai, cinkuotos kopėčios, apsauginiai narvai, cinkuotos pirštų lentos	Lauke, drėgmė, lietus, oro poveikis
Nerūdijantis plienas	SS304 / SS316 (ASTM A240 plokštei / lakštui / juostelei, ASTM A276 strypams, ASTM A312 / A554 vamzdžiams; BS EN 10088 1.4301 / 1.4404, JIS SUS304 / SUS316)	Marinuota, pasyvuota, šlifuota, veidrodinė poliruota	Nerūdijančio plieno latakai, lietvamzdžiai, suvirinti nerūdijančio plieno turėklai, nerūdijančios laiptų sistemos, nerūdijančios platformų grotos	Pakrantės, jūrų, chemijos, naftos chemijos, maisto{0}}klasės

Pastaba: Medžiagos klasė parenkama pagal jūsų projekto specifikaciją, taikomą statybos kodeksą ir paslaugų aplinką.





GNEE supranta, kad medžiagų patvirtinimas dažnai yra pirmoji kliūtis eksportuojant įvairius plieno užsakymus – užsienio klientai nurodo klases pagal savo vietinius kodus, o lygiavertiškumas turi būti patvirtintas prieš gaminant. Toliau pateikiame savo standartines medžiagų klases su tarptautiniais atitikmenimis, projektu-pagrįstą atrankos logiką iš mūsų gamybos patirties ir medžiagų pakeitimo gaires, kurios padės jums nurodyti ir patvirtinti tinkamą medžiagą jūsų projektui.



Medžiagos klasės ir tarptautiniai ekvivalentai



Gaminame įvairių rūšių plieną iš šių anglinio, cinkuoto ir nerūdijančio plieno rūšių. Žemiau esančioje lentelėje pateikti pagrindinių tarptautinių standartų atitikmenys.



Medžiagos tipas	Kinija GB	JAV ASTM	Europa BS EN	Japonija JIS	Australija AS	Įprastas įvairus plieno pritaikymas
Anglies plienas	Q235	A36	S235JR	SS400	250 klasė	Vidaus laiptai, turėklai, kojelių lentos
Anglies plienas	Q345	A572 Gr.50	S355JR	SM490	350 klasė	Sunkios{0}}grotos, laiptų sijos, platformų rėmai
Cinkuotas plienas	Q235 karštai{1}}cinkuotas	A36 + A123	S235JR + ISO 1461	SS400 + JIS H8641	Klasė 250 + AS 1216	Lauko turėklai, takai, kopėčios
Nerūdijantis plienas	06Cr19Ni10 (304)	304	1.4301	SUS304	304	Latakai, suvirinti turėklai (bendrai)
Nerūdijantis plienas	022Cr17Ni12Mo2 (316)	316	1.4404	SUS316	316	Pakrantės latakai, chemijos gamyklų turėklai



Projekto{0}}medžiagos pasirinkimas



Remdamiesi mūsų gamybos patirtimi pramonės, komercijos ir infrastruktūros projektuose, pagal projekto tipą rekomenduojame šias medžiagas.



Projekto tipas	Įprasti įvairūs plieno gaminiai	Rekomenduojama medžiaga	Priežastis
Pramoninis sandėlis (sausas, vidaus)	Laiptai, grotos, kojelių lentos	Q235 anglinis plienas, dažytas	Ekonomiškas-; kontroliuojama aplinka
Pramoninis įrenginys (drėgnas, išėjimas į lauką)	Išoriniai laiptai, takų grotos, turėklai	Q345 karštai{1}}cinkuotas	Didesnis stiprumas + cinko danga lauke
Komercinis pastatas (architektūrinis)	Laiptų turėklai, baliustrados, dekoratyviniai metalo dirbiniai	SS304 arba milteliniu būdu-dengtas anglinis plienas	Reikalinga estetinė apdaila
Pakrantės / jūros struktūra	Latakai, kopėčios, platformų grotos	SS316	Atsparumas chloridui
Chemijos / naftos chemijos gamykla	Laiptų sistemos, grotos, apsauginiai narvai	SS316 arba Q345 su stipriu cinkavimu	Korozinė aplinka
Elektrinė / sunkioji pramonė	Platformų grotelės,{0}}sunkūs laiptai, vamzdiniai turėklai	Q345 karštai{1}}cinkuotas	Didelė apkrova + ilgaamžiškumas lauke
Maisto / farmacijos įstaiga	Turėklai, drenažo latakai, platformos	SS304 su marinuota apdaila	Higienos reikalavimas



Medžiagų sąnaudų palyginimas



Pateikiame šį išlaidų palyginimą, kad padėtume optimizuoti medžiagų specifikacijas neviršijant projekto biudžeto.



Medžiaga	Mokesčių indeksas (Q{0}})	Biudžeto strategijos pastaba
Q235 anglinis plienas (dažytas)	1.0	Ekonomiškiausias vidaus / bendram naudojimui
Q345 anglinis plienas (dažytas)	1.05–1.10	Naudokite ten, kur reikalinga didesnė apkrova
Karštai cinkuota{0}} (Q235 / Q345)	1.15–1.25	Standartinis įvairaus lauko plieno pasirinkimas
SS304 nerūdijantis plienas	2.5–3.0	Rezervuokite matomiems/rūdijantiems{0}}daiktams
SS316 nerūdijantis plienas	3.5–4.0	Rezervas tik pakrantės / cheminei aplinkai

Pastaba: projektams, kurių biudžetas yra mažas, dažnai rekomenduojame naudoti mišrią -medžiagų strategiją – cinkuotą anglinį plieną konstrukciniams elementams (laiptams, grotoms) ir nerūdijantį plieną tik kritinėms korozijai{1}}atsitiktoms prekėms (latakams, pakrantės turėklams) – kad optimizuotumėte bendrą projekto kainą neprarandant našumo.



Pagrindiniai pasirinkimo aspektai



Be medžiagų ir sąnaudų, šie veiksniai lemia, ar įvairūs plieno komponentai tinkamai veikia.



Kategorija	Pagrindinio pasirinkimo svarstymas
Laiptų sistemos	Kampas nustato tipą: 30 laipsnių – 45 laipsnių standartiniai laiptai, 50 laipsnių –70 laipsnių laivų kopėčios, 75 laipsnių –90 laipsnių stacionarios kopėčios. Anksti nustatykite kampą.
Turėklai ir turėklai	Aukštis / apkrova skiriasi pagal standartą: OSHA 42" / 200 lbf; BS EN ISO 14122 1,000 mm / 1000 N. Prieš gamindami patvirtinkite valdymo kodą.
Plieninės grotelės	Dantytas paviršius privalomas riebiai/šlapiai aplinkai. Transporto priemonių eismui atraminių strypų dydis pagal NAAMM apkrovos lenteles – per mažas dydis yra dažna klaida.
Saugos priedai	Atvirose{0}}pusėse platformose, kurių ilgis didesnis nei 4 pėdos (OSHA), būtinos pirštų lentos. Lauke naudokite karštąjį- cinkavimą – dažytos pirštų lentos rūdija prie pagrindo.
Drenažas	Latakų profilis/storis turi atitikti baseino plotą ir kritulių kiekį. Pakrantės projektai: SS316 su marinuota apdaila – SS304 duobės per 5–10 metų.





Dauguma įvairių plieno užsakymų yra{0}}pagaminti pagal projekto brėžinius. Mūsų procesas sukurtas siekiant sumažinti komunikacijos spragas ir užtikrinti, kad gautumėte būtent tai, ko reikia jūsų projektui – nuo ​​pirmosios užklausos iki konteinerio pakrovimo.



Žingsnis	Scena	Kas atsitiks	Ko mums reikia iš jūsų
1	Užklausa ir konsultacijos	Mes peržiūrime jūsų reikalavimus ir patvirtiname pagrįstumą	Projekto apimtis, kiekis, paskirties uostas
2	Piešimo patvirtinimas	Mes peržiūrime jūsų brėžinius arba siūlome dizainą pagal specifikacijas	Brėžiniai (DWG/PDF) arba eskizai su matmenimis
3	Citata	Išsami citata, įskaitant medžiagą, gamybą, paviršiaus apdorojimą, pakuotę, krovinius	Specifikacijų ir kiekių patvirtinimas
4	Parduotuvės brėžinys	Gaminame gamybos brėžinius jūsų patvirtinimui prieš gamybą	Parduotuvės brėžinių peržiūra ir tvirtinimas
5	Gamyba	Pjovimas, formavimas, suvirinimas, paviršiaus apdorojimas pagal patvirtintus brėžinius	—
6	Kokybės patikra	Penkių{0}}pakopų patikrinimas pagal mūsų kokybės užtikrinimo procesą; trečiosios-šalies patikrinimas, jei to prašoma	—
7	Pakavimas ir pakrovimas	Eksportuoti{0}}standartinę pakuotę; konteinerio pakrovimas su nuotraukomis	—
8	Siuntimas ir dokumentai	Pateikiami visi eksporto dokumentai (MTC, CO, pakavimo sąrašas, B/L).	—







Įvairūs plieniniai komponentai skiriasi savo forma ir dydžiu, todėl norint užtikrinti saugų gabenimą vandenynu, reikia pritaikytų pakavimo sprendimų. Žemiau pateikiama informacija, kurios reikia norint planuoti užsakymą – pristatymo laikas, minimalūs kiekiai, pakavimo būdai ir pristatymo galimybės.



Pakavimo būdai



Kiekvienas gaminio tipas yra supakuotas pagal jo geometriją, svorį ir paviršiaus apdorojimą, kad būtų išvengta žalos tvarkymo ir transportavimo jūra metu.

Produktas	Pakavimo būdas	Apsauga

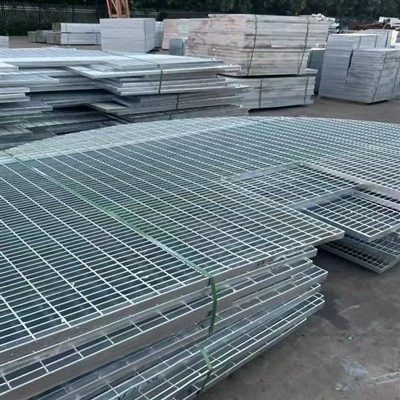

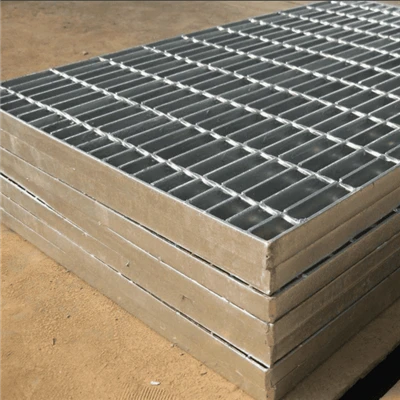

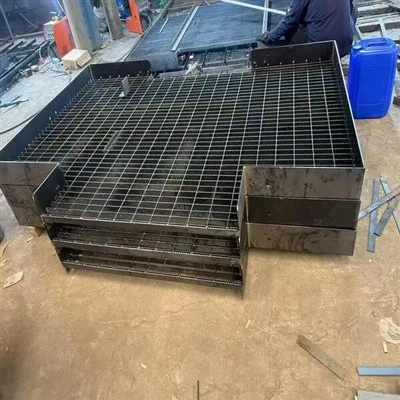

Plieninės grotos	Plieniniai padėklai, komplektuojami su dirželiais	Skirstytuvai tarp sluoksnių, apsaugantys nuo cinko pažeidimo; sausinimo maišeliai
Laiptų sistemos	Plieniniai rėmai, pritvirtinti prie padėklų	Kampinės apsaugos ant turėklų; burbulinė plėvelė ant kraštų
Turėklai ir turėklai	Medinės dėžės	Atskiros rankovės ant nerūdijančio plieno bėgelių, kad nesusibraižytų
Latakai	Įdėtas į medinius dėklus	Putplasčio įdėklai tarp profilių; sandarus nuo drėgmės

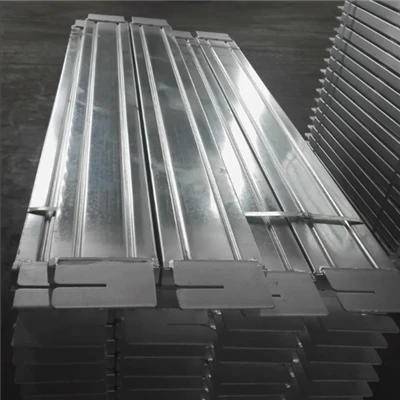

Pirštų lentos	Supakuota ant padėklų	Kraštų apsaugos; vandeniui atsparus įvyniojimas



Siuntimo parinktys



Siūlome lanksčias pristatymo sąlygas ir kelis pakrovimo uostus, kad atitiktų jūsų projekto logistiką. Konteinerio pakrovimas dokumentuojamas su nuotraukomis prieš užplombuojant jūsų patikrinimui.



Prekė	Parinktys	Pastabos
Pristatymo sąlygos	FOB, CIF, CFR, DAP	Lankstus pagal jūsų pageidavimus
Konteinerio tipas	20GP, 40GP, 40HQ / 20GP,40GP,40HQ	LCL galima užsakymų pavyzdžiams
Įkeliamos nuotraukos	Pateikiama prieš konteinerio sandarinimą	Už jūsų pakavimo ir pakrovimo kokybės patikrinimą
Stebėjimas	Konteinerio numeris ir pristatymo atnaujinimas	Pateikiama po pakrovimo



Pristatymo laikas ir MOQ



Produkto tipas	Pristatymo laikas	MOQ
Plieninės grotos	15-25 dienos	100 m²
Turėklai ir turėklai	25-35 dienos	200 m
Laiptų sistemos	25-35 dienos	5 rinkiniai
Pirštų lentos	15-25 dienos	200 m
Latakai	20-30 dienų	500 m
Gaminiai pagal užsakymą	35-45 dienos	Galima derėtis

Pastaba: laukiami užsakymų pavyzdžiai ir nedideli bandomieji užsakymai. Greita gamyba už papildomą mokestį.







Kaip vienas profesionaliausių įvairaus plieno gamintojų ir tiekėjų Kinijoje, turime pasaulyje{0}}pirmaujančią gamybos įrangą ir stiprius gamybos pajėgumus. Būkite tikri, kad iš mūsų gamyklos nusipirksite pritaikytą įvairų plieną konkurencinga kaina. Norėdami gauti citatą, susisiekite su mumis dabar.
